Ispezione dopo 25 anni - Sistemi Sprinkler - UNI EN 12845, Appendice K
Veryfire ha un laboratorio interno dedicato anche ai test previsti dalla verifica venticinquennale degli impianti sprinkler, in conformità alla norma UNI EN 12845.
Eseguiamo direttamente le prove sui campioni prelevati dagli impianti, garantendo risultati affidabili e tracciabili. Oltre all’attività di laboratorio offriamo, quando richiesto, anche un servizio completo chiavi in mano che comprende tutte le fasi della verifica straordinaria: pianificazione, prelievo, prove di funzionamento e relazione tecnica finale. Il nostro laboratorio non si limita ai test, ma si propone come partner tecnico per la gestione completa del processo di conformità degli sprinkler alla scadenza dei venticinque anni.
Ispezione delle tubazioni
Oltre alla verifica delle testine sprinkler, la norma UNI EN 12845 richiede che, ogni 25 anni, anche le tubazioni dell’impianto sprinkler siano sottoposte a un’ispezione accurata.
La verifica delle tubazioni sprinkler dopo 25 anni prevede:
Ispezione visiva interna ed esterna delle tubazioni principali e dei rami;
Per ogni 100 sprinkler, deve essere ispezionato almeno un metro di tubazione nei rami e nelle diramazioni;
Per ogni diametro presente, devono essere ispezionati almeno un metro per diametro delle tubazioni;
Test sulle testine sprinkler
Ogni 25 anni, la norma UNI EN 12845 prevede il test funzionale delle testine sprinkler installate, per verificarne la risposta termica e l’efficienza idraulica.
A differenza di chi si affida a laboratori esterni, Veryfire gestisce internamente ogni fase del test, per offrirti rapidità, trasparenza e qualità.
Il test sprinkler da 25 anni prevede la rimozione e analisi di un numero rappresentativo di testine, in base al Prospetto K.1 della norma, per verificarne:
- ✅ Verifica del funzionamento (attivazione meccanica)
✅ Misura del fattore K effettivo
✅ Controllo della distribuzione dello spruzzo
✅ Ispezione per corrosione, ostruzioni, difetti di alloggiamento
✅ Verifica della temperatura operativa
F.A.Q.
1.Se ho meno di 5000 testine, 20 di campione sono sufficienti?
Sì a patto che siano tutte della stessa tipologia. Il prospetto K.1 indica nella didascalia che si tratta di un conteggio effettuato per tipologia.
2.Nel Centro Commerciale del mio cliente ho due tipologie di testine pendent e upright, è corretto campionare 40 testine se ne ho meno di 5000?
Sì, a patto che non sia presente anche un’autorimessa. Essa costituisce un cambio di rischio, nonchè di condizione ambientale che deve essere rappresentato nel campionamento. Si veda l’immagine sottostante che confronta uno sprinkler all’interno di un centro commerciale con quello all’interno di un’autorimesso.Si può facilmente notare come i campioni dell’autorimessa abbiano subito un’ambiente più aggressivo.
Di conseguenza, qualora vi sia anche un’autorimessa il numero corretto è 60 testine.
3.Alcune specifiche interne propongono di testare 6 sprinkler invece dei 20 indicati in normativa. Posso considerare il campionamento adeguato?
No. Ai fini della conformità alla UNI EN 12845:2020, il campionamento non è corretto: l’Appendice K – Prospetto K.1 stabilisce in modo esplicito il numero minimo di testine da rimuovere e provare in funzione della popolazione installata (rif. UNI EN 12845:2020, App. K, Prosp.K.1). È utile chiarire che tali numeri non sono arbitrari: rappresentano un livello di affidibilità target scelto dal normatore. Con un approccio binomiale, la probabilità di non intercettare guasti è (1 – p)^n dove p è la quota reale di difettosità e il numero di campioni. Con n = 6, anche per p=10% , il rischio di non rilevare alcun guasto resta elevato ( 53% ); aumentando il campione, il rischio si riduce sensibilmente.
Qualsiasi deroga ai numeri normativi deve quindi essere tecnicamente motivata e assunta sotto la responsabilità di professionisti con formazione ingegneristica, con chiara assunzione del rischio residuo.
4.Ogni quanto tempo deve essere ripetuta l’ispezione?
Se l’impianto supera la prima ispezione dopo 25 anni si può ritenere affidabile per ulteriori 25 anni.
5.Quali sono le attività principali che Veryfire svolge durante l’ispezione?
L’ispezione si articola in due macro-aree, come previsto dall’Appendice K:

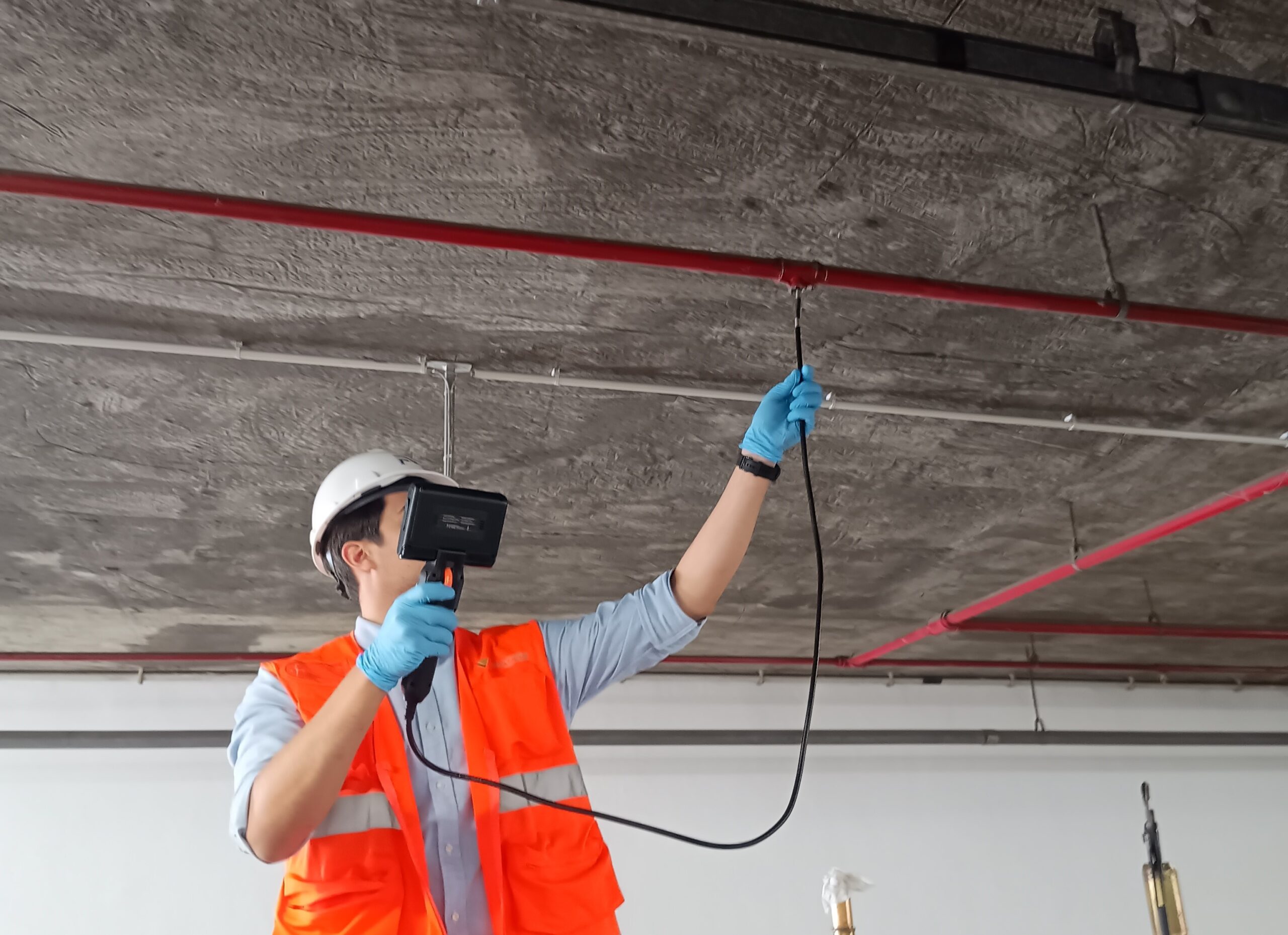

Ispezione delle Tubazioni: misurazione delle tubazioni con spessimetro ad ultrasuoni e ispezione interna con endoscopio industriale.
Test sulle Testine: prelievo di un numero rappresentativo di testine sprinkler e prove specifiche indicate dalla norma presso il nostro laboratorio.
6.Cosa prevede l’ispezione delle tubazioni?
L’ispezione delle tubazioni, a cura di Veryfire, prevede:
Ispezione di sito di almeno un metro di tubazione per ogni 100 sprinkler installati nei rami e diramazioni, e almeno un metro per ogni diametro presente nell’impianto. Si verifica la presenza di corrosione interna/esterna, ostruzioni (biologiche o da depositi) e lo stato generale del materiale. Utilizziamo spessimetri ad ultrasuoni e endoscopi industriali.
L’impianto può essere sottoposto a prove idrostatiche per confermare l’integrità strutturale.
7.Cosa succede se l’esito della verifica è positivo?
Se tutti i campioni di tubazioni e sprinkler risultano conformi e l’integrità del sistema è confermata, Veryfire emetterà un Rapporto di Ispezione finale che attesta l’idoneità dell’impianto a operare per il periodo successivo, includendo eventuali azioni migliorative da apportare.
8.Cosa succede se l’esito della verifica è negativo o si riscontrano non conformità?
In caso di esito negativo (ad esempio, corrosione estesa, ostruzioni significative o malfunzionamenti degli sprinkler), Veryfire identificherà le azioni correttive necessarie. A seconda della gravità, l’azione correttiva può variare dalla sostituzione parziale della parte del sistema interessata (es. testine di sprinkler o tratti di tubazione) alla necessità di una riprogettazione o sostituzione completa dell’impianto.
9.In che modo Veryfire assiste il cliente in tutte le fasi?
Veryfire è al fianco del cliente in tutte le fasi del processo.
Pianificazione: definizione del piano di campionamento e delle modalità operative per minimizzare l’impatto sulle attività aziendali.
Prelievo: assistenza al manutentore dell’impianto e indicazione dei punti di prelievo delle testine.
Prove: assistenza e supporto al manutentore per le prove in sito e completa gestione delle analisi di laboratorio sulle testine.
Relazione finale: redazione della Relazione Tecnica in ogni dettaglio e firma del Professionista Antincendio.
Consulenza: supporto tecnico nella definizione delle eventuali azioni correttive post-ispezione.
Veryfire può anche solo limitarsi ad assumere il ruolo di laboratorio di test per le testine.
Calcolo Ispezione Sprinkler 25 Anni
Il seguente calcolo viene eseguito secondo normativa UNI EN 12845 – Appendice K
